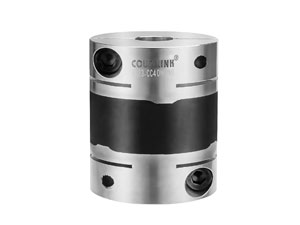

高減衰能カップリング

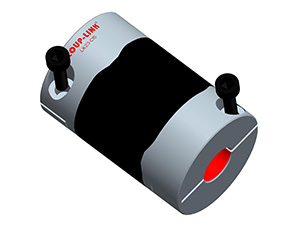

高減衰能カップリングはアルミニウム製ハブと高減衰能ゴムの一体構造が特長です。サーボモータ高ゲイン化を実現し、整定時間が大幅に短縮されます。アクチュエーターおよびインデックステーブルへの使用に理想的です。クランプタイプとキー溝タイプを含む、さまざまなシャフト締結方法があり、その他のリクエストにも応じて加工を行います。

特徴
  • 高減衰能カップリングは、応答速度が速い一体構造
  • ハブ間の高減衰能ゴムは高い振動吸収容量を可能にする。
  • ディスクカップリングおよびビームカップリングよりも高いトルクを伝達できます。また、ミスアライメントによる不均一な速度やトルク伝達を低減することができます。
  • 時計回りと反時計回りの同一回転
  • 優れた電気絶縁性と運転中の低騒音

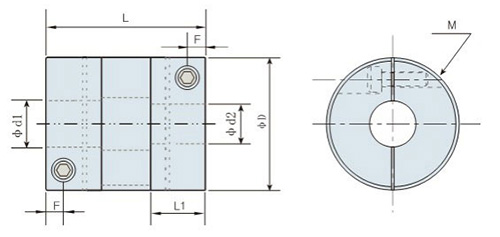

寸法
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径 		φD L F L1 M 締めつけトルク
( N.M )
LK23-C15 6 15 23 2.1 6.4 M1.6 0.25
LK23-C20 8 20 26 2.5 7.6 M2.0 0.5
LK23-C25 12 25 32 3.0 9.6 M2.5 1.0
LK23-C30 15 30 36 3.5 10.9 M3 1.5
LK23-C35 16 35 38 3.75 11.8 M3 1.5
LK23-C40 20 40 48 5.5 17 M5 5.0
LK23-C45 22 45 50 5.5 15 M5 5.0
製品仕様
品番 常用トルク
( N.m ) 		最大トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		静的ねじりばね定数
( N.m / rad ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量 ( g )
LK23-C15 1.1 2.2 42000 2.3×10-7 43 1.5 ±0.2 8
LK23-C20 2.1 4.2 33000 7.01×10-7 88 1.5 ±0.2 14
LK23-C25 4.0 8.0 25000 2.5×10-6 170 1.5 ±0.2 28
LK23-C30 6.3 13.6 21000 5.7×10-6 220 1.5 ±0.3 45
LK23-C35 8.0 16 18000 9.9×10-6 390 1.5 ±0.3 65
LK23-C40 13.5 27 16000 2.8×10-5 640 1.5 ±0.3 98
LK23-C45 18 36 14000 4.4×10-5 1500 1.5 ±0.3 136

カスタマイズ設計

顧客の要求に応じて、すべてのフレキシブルカップリングは、材料の選択、トルク範囲、サイズ、構成などはオーダーメイド加工することができます。私たちは、リジッド、ビーム、ベローズ、ジョー、ディスク、およびオルダムタイプのすべての標準カップリングを揃えます。お客様が最良のカップリングを選定いただけます。

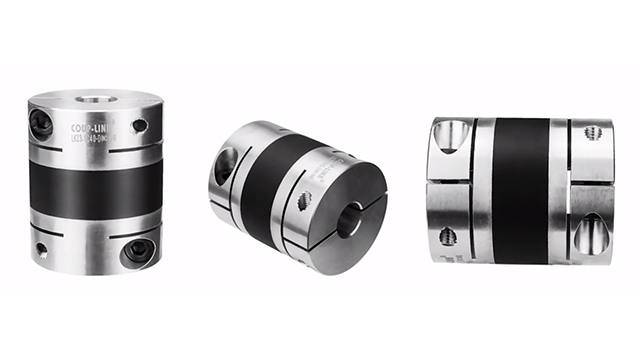

Video Show
