エンコーダ用カップリング, ステップフレックス

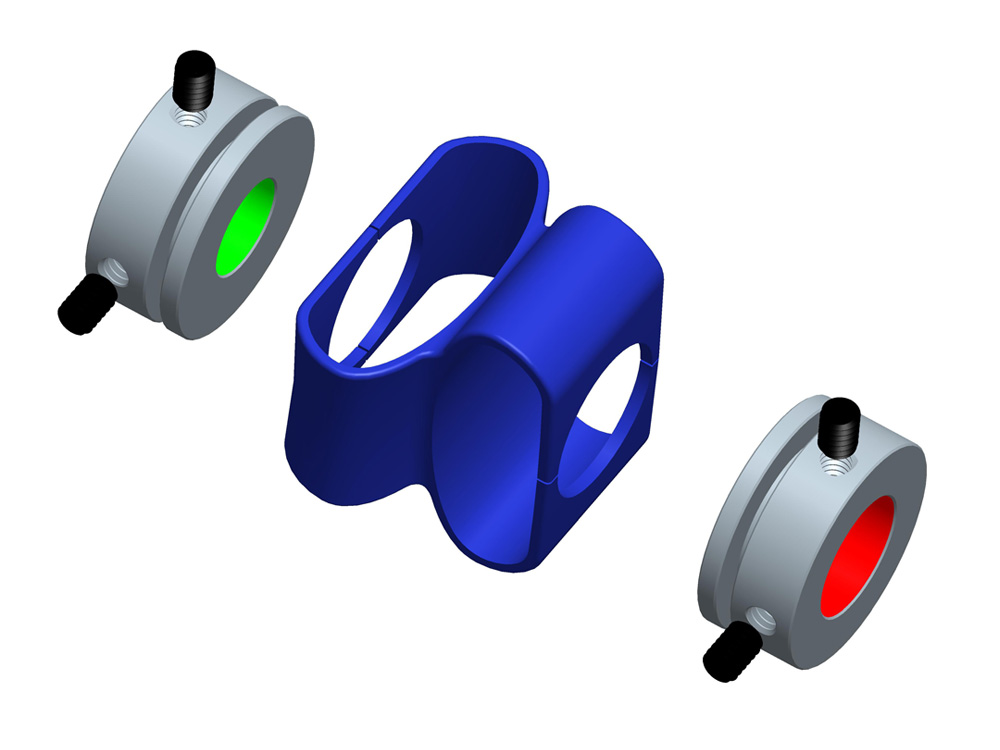

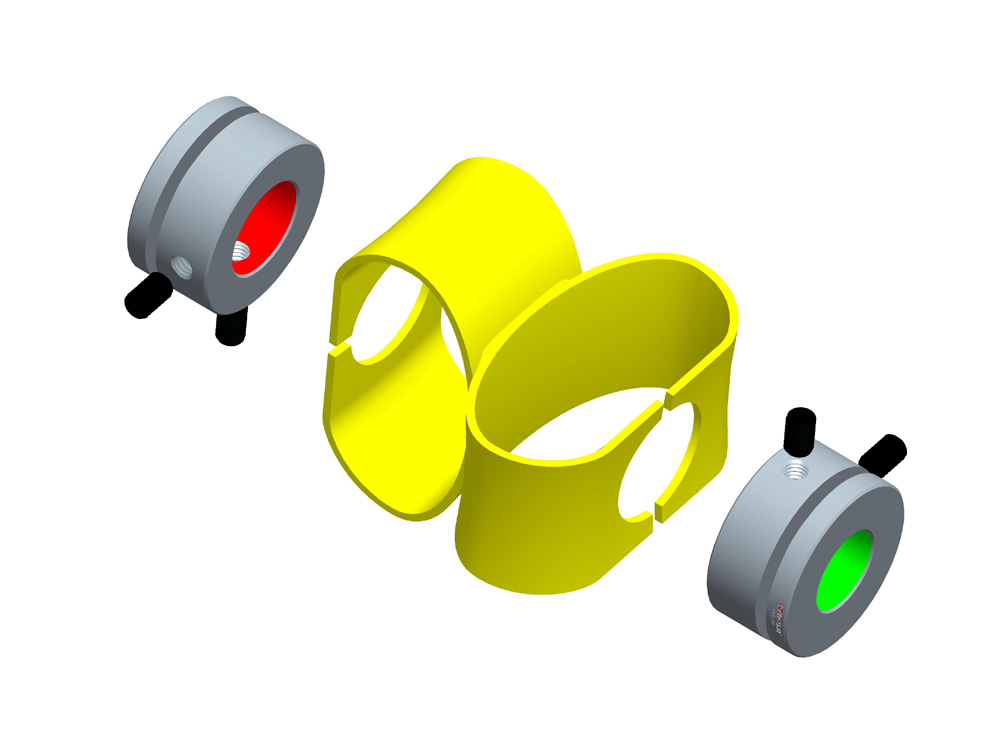

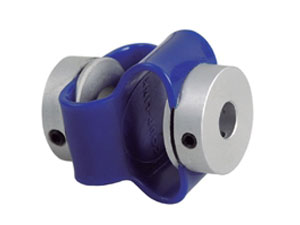

エンコーダ用カップリングは、シャフトとエンコーダの接続に使用されます。ハブはアルミニウム合金、主要部品はガラス繊維強化PBT樹脂の材質。これらのカップリングは柔軟性に優れ、次の特色を持ちます:
- バックラッシュゼロ
- 低い慣性
- 高い弾性能力
- コンパクト構造
- メンテナンスが容易

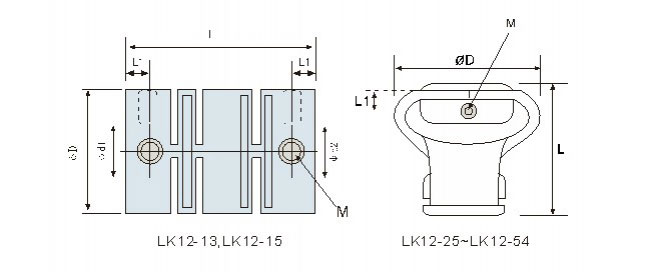

| 品番 | φd1φd2 最大軸穴径 | φD | L | L1 | M | 締めつけトルク ( N.M ) |
| LK12-10 | 3 | 10 | 12 | 1.8 | M2 | 0.08 |
| LK12-13 | 4 | 13 | 21 | 3.0 | M3 | 0.15 |
| LK12-15 | 6 | 15 | 22 | 3.0 | M3 | 0.25 |
| LK12-19 | 8 | 19 | 24 | 3.5 | M4 | 0.4 |
| LK12-22 | 10 | 22 | 26 | 3.6 | M4 | 0.5 |
| LK12-25 | 10 | 25 | 32 | 3.2 | M3 | 1.2 |
| LK12-44 | 14 | 44 | 53 | 6.0 | M4 | 2.5 |
| LK12-44L | 14 | 44 | 65 | 6.0 | M4 | 2.5 |
| LK12-54 | 17 | 54 | 66 | 8.0 | M6 | 8 |
| LK12-54L | 17 | 54 | 78 | 8.0 | M6 | 8 |
| 品番 | 常用トルク ( N.m ) | 最大トルク ( N.m ) | 最大回転数 周波数 ( rpm ) | 許容偏角 ( °) | 質量 ( g ) |
| LK12-10 | 0.18 | 0.36 | 4000 | 4 | 1.1 |
| LK12-13 | 0.5 | 1.0 | 4000 | 4 | 3.1 |
| LK12-15 | 0.8 | 1.6 | 6000 | 4 | 3.9 |
| LK12-19 | 1.2 | 2.4 | 6000 | 4 | 7.3 |
| LK12-22 | 1.7 | 3.4 | 6000 | 4 | 10 |
| LK12-25 | 0.8 | 1.6 | 6000 | 3 | 12 |
| LK12-44 | 1.3 | 2.6 | 4000 | 3 | 45 |
| LK12-44L | 1.3 | 2.6 | 4000 | 3 | 45 |
| LK12-54 | 2.25 | 4.5 | 3500 | 3 | 85 |
| LK12-54L | 2.25 | 4.5 | 3500 | 3 | 85 |
カスタマイズ設計
顧客の要求に応じて、すべてのフレキシブルカップリングは、材料の選択、トルク範囲、サイズ、構成などはオーダーメイド加工することができます。私たちは、リジッド、ビーム、ベローズ、ジョー、ディスク、およびオルダムタイプのすべての標準カップリングを揃えます。お客様が最良のカップリングを選定いただけます。その他のエンコーダ用カップリング
