ベローズタイプカップリングメーカー

高精度カップリング

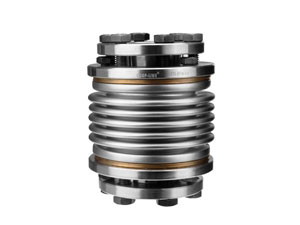

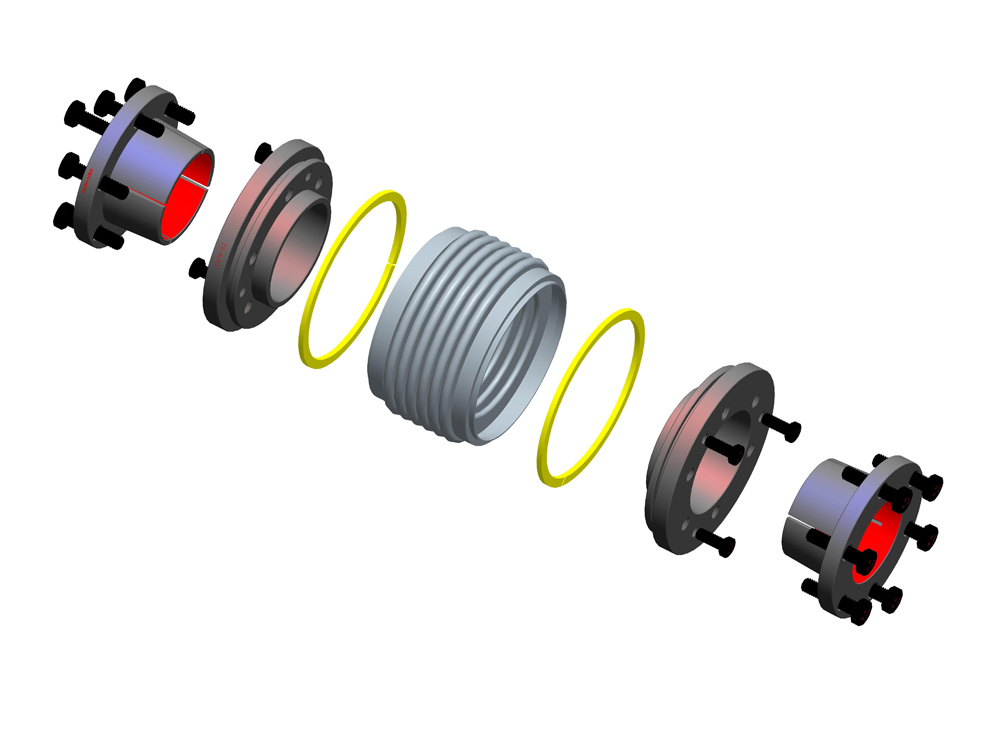

LK14 ベローズタイプカップリング - ブッシングタイプ

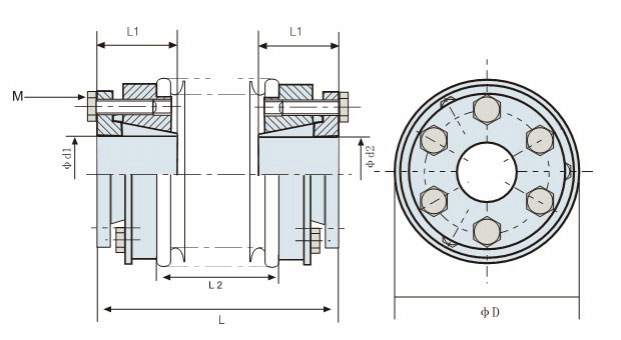

寸法
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径 (mm) 		φD L L1 L2 M ねじ締めつけトルク
( N.M )
LK14-40 16 40 55 19 24 M4 2.5
LK14-55 20 55 65 22 31 M5 5
LK14-65 28 65 76 27 37 M6 8
LK14-82 38 82 88 32 41 M6 8
製品仕様
品番 常用トルク
( N.m ) 		最大トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		静的ねじりばね定数
( N.m / rad ) 		許容偏心
( mm ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量 ( g )
LK14-40 13 26 8000 9×10-4 1.5X104 0.15 2 1 231
LK14-55 28 56 6000 2.9×10-4 3.5X104 0.2 2 1.5 485
LK14-65 56 112 5000 4.6×10-4 6.8X104 0.25 2 1.5 787
LK14-82 120 240 4500 1.1×10-5 1.2X105 0.28 2 1.5 1512

詳細については、 こちらをクリックしてください.
その他のベローズタイプカップリング
