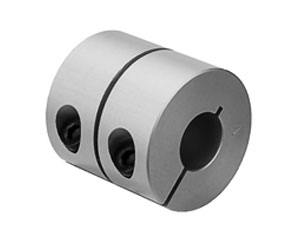

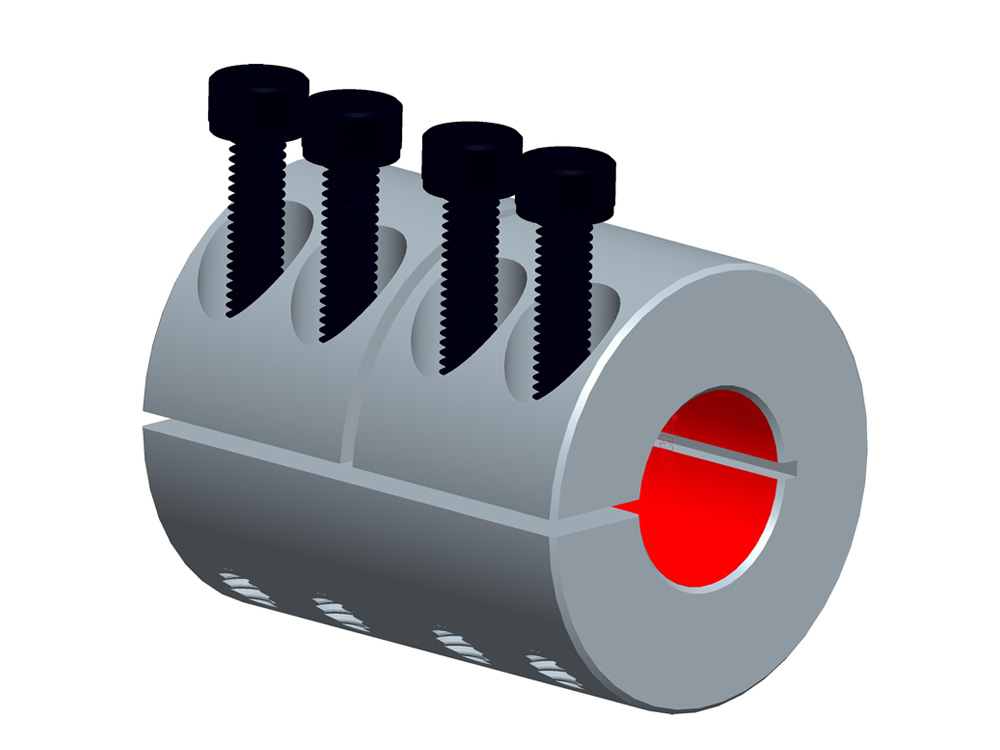

LK13-2 リジッドカップリング - クランピングタイプ
注記: S が付く品番はステンレスタイプ、S のない品番はアルミニウム合金タイプ
品番とφd1φd2 をお知らせください。

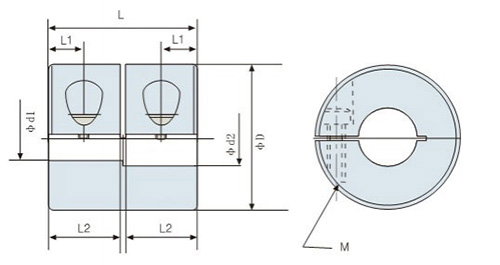

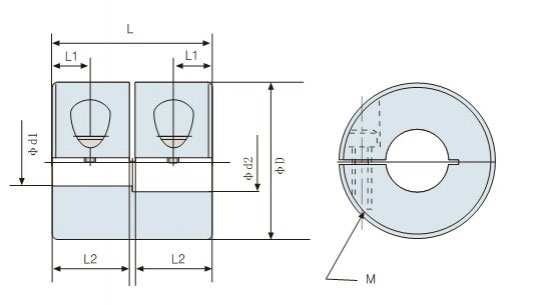

| 品番 | φd1φd2 最大軸穴径 (mm) |
φD | L | L1 | L2 | M | 締めつけトルク ( N.M ) |
| LK13-C16 | 6 | 16 | 16 | 3.75 | 7.7 | M2.5 | 0.8 |
| LK13-C20 | 8 | 20 | 20 | 4.75 | 9.5 | M2.5 | 0.8 |
| LK13-C25 | 10 | 25 | 25 | 6 | 12 | M3 | 1.2 |
| LK13-C32 | 14 | 32 | 32 | 7.75 | 15.5 | M4 | 2.5 |
| LK13-C40 | 18 | 40 | 44 | 10.5 | 21 | M5 | 5 |
| LK13-C50 | 24 | 50 | 55 | 13 | 26 | M6 | 8 |
| LK13-C16L | 6 | 16 | 22 | 3.75 | 10.7 | M2.5 | 0.8 |
| LK13-C20L | 8 | 20 | 24 | 4.75 | 11.5 | M2.5 | 0.8 |
| LK13-C25L | 10 | 25 | 36 | 6 | 17.5 | M3 | 1.2 |
| LK13-C32L | 14 | 32 | 40 | 6.5 | 19.5 | M4 | 2.5 |
| LK13-C40L | 18 | 40 | 52 | 7.0 | 25 | M5 | 5 |
| LK13-C50L | 24 | 50 | 66 | 9.0 | 32 | M6 | 8 |
| SLK13-C16 | 6 | 16 | 16 | 3.75 | 7.5 | M2.5 | 0.8 |
| SLK13-C20 | 8 | 20 | 20 | 4.75 | 9.5 | M2.5 | 0.8 |
| SLK13-C25 | 10 | 25 | 25 | 6.0 | 12 | M3 | 1.2 |
| SLK13-C32 | 14 | 32 | 32 | 7.75 | 15.5 | M4 | 2.5 |
| SLK13-C40 | 18 | 40 | 44 | 10.5 | 21 | M5 | 5 |
| SLK13-C50 | 24 | 50 | 55 | 13 | 26 | M6 | 8 |
| SLK13-C16L | 6 | 16 | 22 | 3.75 | 10.7 | M2.5 | 0.8 |
| SLK13-C20L | 8 | 20 | 24 | 4.75 | 11.5 | M2.5 | 0.8 |
| SLK13-C25L | 10 | 25 | 36 | 6.0 | 17.5 | M3 | 1.2 |
| SLK13-C32L | 14 | 32 | 40 | 6.5 | 19.5 | M4 | 2.5 |
| SLK13-C40L | 18 | 40 | 52 | 7.0 | 25 | M5 | 5 |
| SLK13-C50L | 24 | 50 | 66 | 9.0 | 32 | M6 | 8 |
| 品番 | 常用トルク ( N.m ) |
最大トルク ( N.m ) |
最大回転数 周波数
( rpm ) |
慣性モーメント ( Kg.m2 ) |
質量 ( g ) |
| LK13-C16 | 0.3 | 0.6 | 9300 | 2.9×10-7 | 7 |
| LK13-C20 | 0.5 | 1 | 7400 | 8.6×10-7 | 16 |
| LK13-C25 | 1 | 2 | 6000 | 2.6×10-6 | 29 |
| LK13-C32 | 2 | 4 | 4600 | 7.0×10-6 | 54.5 |
| LK13-C40 | 4 | 8 | 4000 | 1.5×10-5 | 123 |
| LK13-C50 | 6 | 12 | 3800 | 7.0×10-5 | 246 |
| LK13-C16L | 0.3 | 0.6 | 9300 | 3.3×10-7 | 10 |
| LK13-C20L | 0.5 | 1 | 7400 | 9.1×10-7 | 18 |
| LK13-C25L | 1 | 2 | 6000 | 3.3×10-6 | 38 |
| LK13-C32L | 2 | 4 | 4600 | 9.0×10-6 | 70 |
| LK13-C40L | 4 | 8 | 3800 | 3.7×10-5 | 160 |
| LK13-C50L | 6 | 12 | 2800 | 8.8×10-5 | 285 |
| SLK13-C16 | 0.45 | 0.9 | 9300 | 7.9×10-7 | 21 |
| SLK13-C20 | 0.75 | 1.5 | 7400 | 2.3×10-6 | 40 |
| SLK13-C25 | 1.5 | 3 | 6000 | 7.2×10-6 | 79 |
| SLK13-C32 | 3 | 6 | 4600 | 2.4×10-5 | 158 |
| SLK13-C40 | 6 | 12 | 4000 | 3.75×10-5 | 310 |
| SLK13-C50 | 9 | 18 | 3800 | 1.75×10-4 | 615 |
| SLK13-C16L | 0.45 | 0.9 | 9300 | 9.0×10-7 | 25 |
| SLK13-C20L | 0.75 | 1.5 | 7400 | 2.5×10-6 | 45 |
| SLK13-C25L | 1.5 | 3 | 6000 | 9.1×10-6 | 100 |
| SLK13-C32L | 3 | 6 | 4600 | 1.3×10-5 | 180 |
| SLK13-C40L | 6 | 12 | 3800 | 9.3×10-5 | 355 |
| SLK13-C50L | 9 | 18 | 2800 | 2.2×10-4 | 670 |
