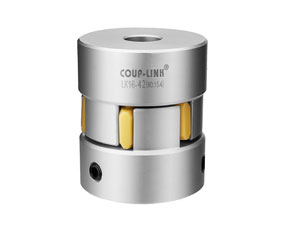

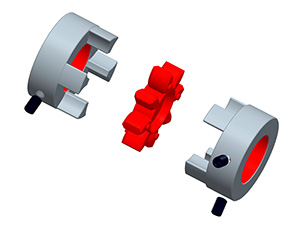

LK16-1 ジョーカップリング- セットスクリュータイプ

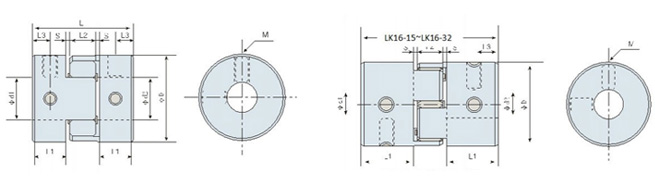

寸法
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径 (mm) 		φD L L1 L2 S L3 M ねじ締めつけトルク
( N.M )
LK16-15 8 15 20 6 6 1.0 3 M3 1.2
LK16-26 12.7 26 26 8 8 1.0 4 M5 5
LK16-32 16 32 32 10 9 1.5 5 M5 5
LK16-42 24 42 50 17 12 2.0 8.5 M6 8
LK16-56 32 56 58 20 14 2.0 10 M6 8
LK16-66 35 66 62 21 15 2.5 10.5 M8 8
LK16-82 45 82 86 31 18 3.0 15.5 M8 20
LK16-98 60 98 94 34 20 3.0 17 M10 20
LK16-108 60 108 123 46 24 3.5 23 M10 40
製品仕様
品番 常用トルク
( N.m ) 		最大トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		静的ねじりばね定数
( N.m / rad ) 		許容偏心
( mm ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量 ( g )
LK16-15 1.1 2.2 19000 3.9×10-4 45 0.02 1.0 +0.60 0 9.5
LK16-26 6.0 12 16000 6.8×10-4 56 0.02 1.0 +0.60 0 32.4
LK16-32 6.5 13 15000 8.3×10-4 70 0.02 1.0 +0.60 0 51
LK16-42 32 64 13000 9.3×10-4 490 0.02 1.0 +0.80 0 123
LK16-56 46 92 10500 3.8×10-3 1470 0.02 1.0 +0.80 0 305
LK16-66 109 218 8300 8.0×10-3 2700 0.02 1.0 +0.80 0 555
LK16-82 135 270 7000 1.5×10-2 3100 0.02 1.0 +1.00 0 1018
LK16-98 260 520 6000 1.9×10-2 4400 0.02 1.0 +1.00 0 1604
LK16-108 430 860 5500 3.0×10-2 5700 0.02 1.0 +1.00 0 2850

詳細については、 こちらをクリックしてください.
