振動衝撃吸収能力

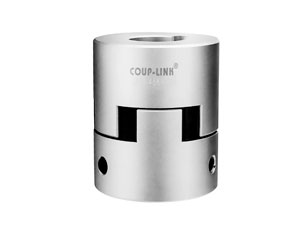

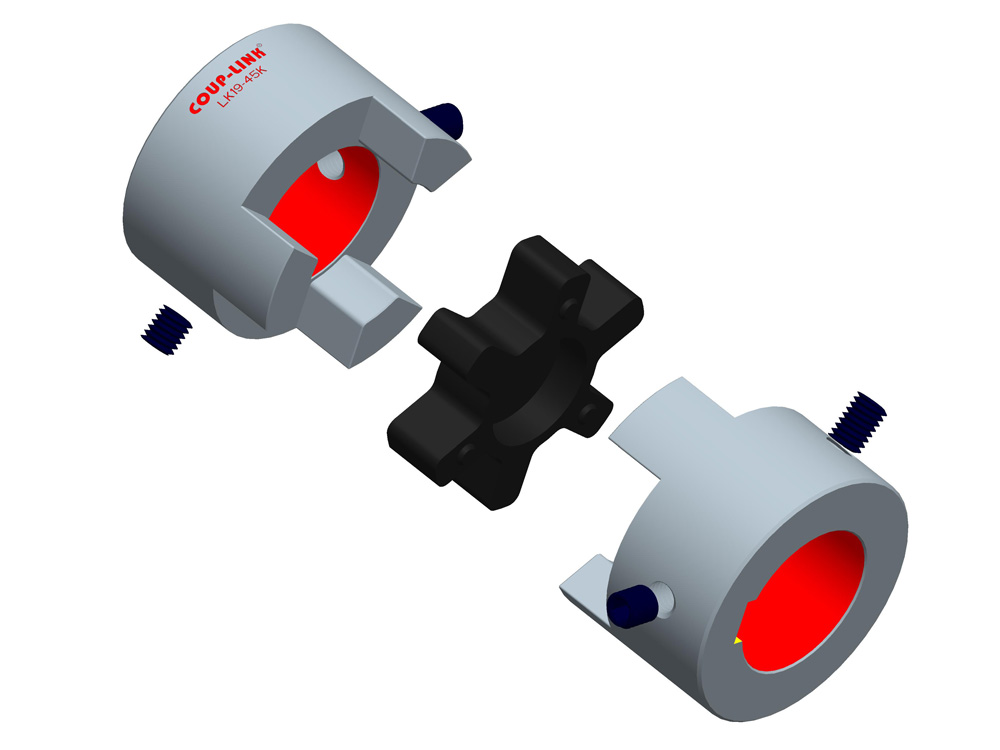

LK19 ジョーカップリング- キータイプ

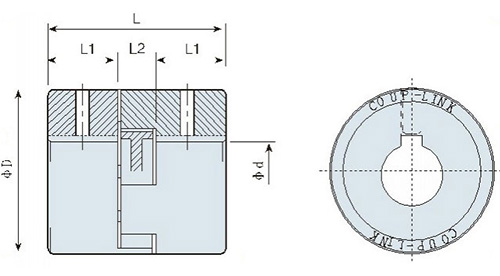

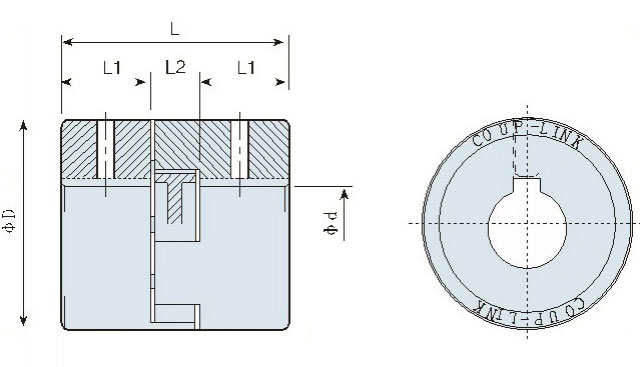

寸法
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径 		φD L L1 L2 M 締めつけトルク
( N.M )
LK19-27K 16 27 44 15.5 13 M5 5
LK19-35K 20 35 50 18.5 13 M5 5
LK19-45K 26 45 55 21 13 M6 8
LK19-55K 28 55 55 21 13 M6 8
LK19-55LK 28 55 61 24 13 M6 8
LK19-66K 36 66 88 35 18 M8 20
LK19-85K 48 85 110 44 22 M8 20
製品仕様
品番 常用トルク
( N.m ) 		最大トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		許容偏心
( mm ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量 ( g )
LK19-27K 2.3 4.5 12000 5.1×10-6 0.2 1.0 ±0.5 60
LK19-35K 4.5 9 9000 1.78×10-5 0.2 1.0 ±0.5 120
LK19-45K 15 30 7000 5.35×10-5 0.2 1.0 ±0.5 210
LK19-55K 22 44 6000 1.14×10-4 0.3 1.0 ±0.5 310
LK19-55LK 22 44 6000 1.4×10-4 0.3 1.1 ±0.5 358
LK19-66K 40 80 5000 4.33×10-4 0.3 1.0 ±0.7 785
LK19-85K 75 150 4000 1.43×10-3 0.3 1.0 ±0.7 1560

詳細については、 こちらをクリックしてください.
