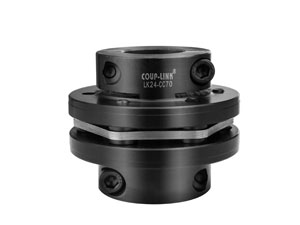

LK24-1 シングルディスクタイプカップリング– クランピングタイプ

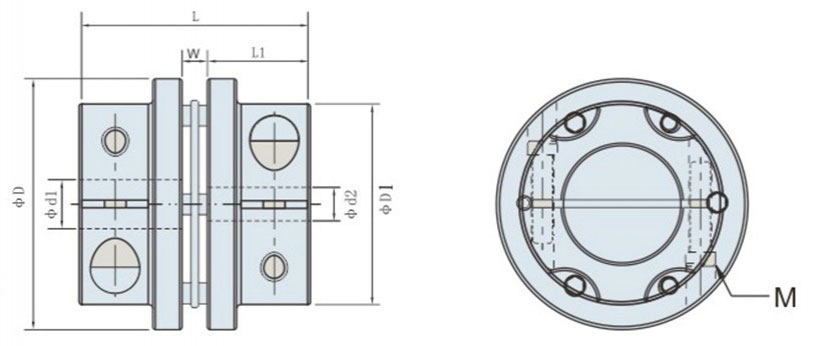

寸法
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径 (mm) 		φD Φd1 L W L1 M 締めつけトルク
( N.M )
LK24-CC60 ≤22 60 44 54 6 24 2-M6 8
22-28 48
LK24-CC70 ≤25 70 47 57.3 7.3 25 2-M6 8
25-35 56
LK24-CC80 ≤25 80 53 69 9 30 2-M8 20
25-35 70
LK24-CC90 ≤32 90 66 70 10 30 2-M8 20
34-42 74
製品仕様
品番 常用トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		静的ねじりばね定数
( N.m / rad ) 		許容偏心
( mm ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量 ( g )
LK24-CC60 60 18000 2.0×10-4 105000 0.02 1 ±0.3 471
LK24-CC70 100 18000 4.1×10-4 245000 0.02 1 ±0.5 681
LK24-CC80 200 17000 8.1×10-4 313000 0.02 1 ±0.5 1405
LK24-CC90 300 15000 1.6×10-4 522000 0.02 1 ±0.6 1613

詳細については、 こちらをクリックしてください.
