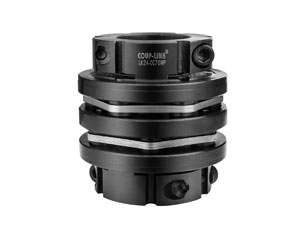

LK24-2 ダブルディスクタイプカップリング - クランピングタイプ

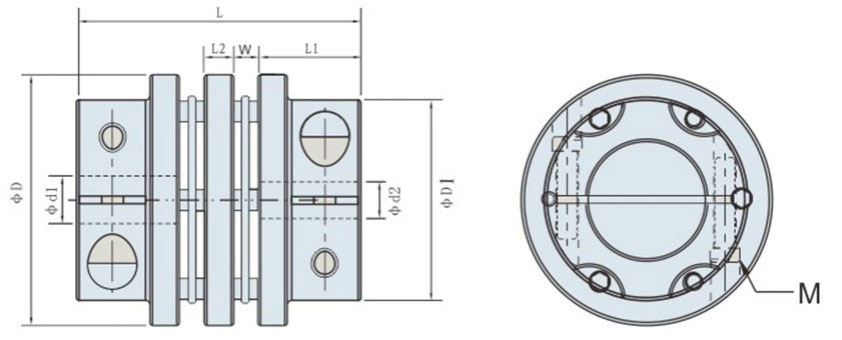

寸法
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径 		φD Φd1 L W L1 L2 M ねじ締めつけトルク
( N.M )
LK24-CC60-WP ≤22 60 44 67 6 24 7 2-M6 8
22-28 48
LK24-CC70-WP ≤25 70 47 72.6 7.3 25 8 2-M6 8
25-35 56
LK24-CC80-WP ≤25 80 53 87.2 9 30 9.2 2-M8 20
25-35 70
LK24-CC90-WP ≤32 90 66 88 10 30 8 2-M8 20
34-42 74
製品仕様
品番 常用トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		静的ねじりばね定数
( N.m / rad ) 		許容偏心
( mm ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量
( g )
LK24-CC60-WP 60 14000 2.8×10-3 53000 0.2 1.5 ±0.6 600
LK24-CC70-WP 100 14000 5.6×10-3 120000 0.25 1.5 ±1.0 874
LK24-CC80-WP 200 13000 1.4×10-2 156000 0.32 1.5 ±1.0 1773
LK24-CC90-WP 300 12000 2.2×10-2 261000 0.32 1.5 ±1.2 2057

詳細については、 こちらをクリックしてください.
