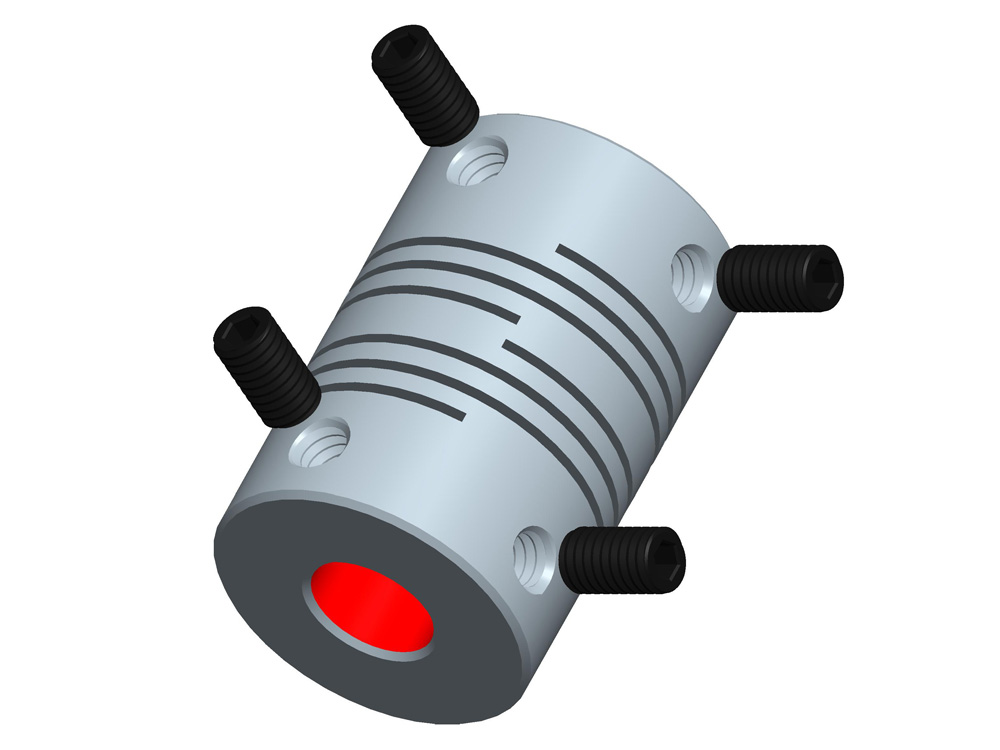

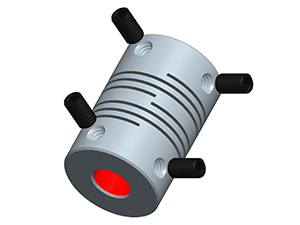

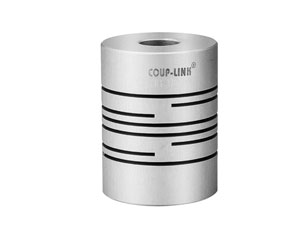

LK1-1 フレキシブルカップリング – ビームタイプ – セットスクリュータイプ
注記: S が付く品番はステンレスタイプ、S のない品番はアルミニウム合金タイプ
品番とφd1φd2 をお知らせください。

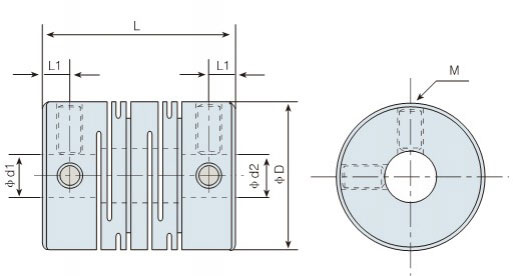

| 品番 | φd1φd2
最大軸穴径 (mm) | φD | L | L1 | M | ねじ締めつけトルク ( N.M ) |
| LK1-M15 SLK1-M15 | 5 | 15.5 | 21 | 2.6 | M3 | 1.2 |
| LK1-15 SLK1-15 | 5 | 15.5 | 23 | 3.1 | M3 | 1.2 |
| LK1-17 SLK1-17 | 6 | 17.5 | 23 | 3.1 | M3 | 1.2 |
| LK1-19 SLK1-19 | 8 | 19.5 | 24.5 | 3.5 | M4 | 2.5 |
| 品番 | 常用トルク ( N.m ) | 常用トルク ( N.m ) | 最大回転数
周波数 ( rpm ) | 慣性モーメント ( Kg.m2 ) | 静的ねじりばね定数 ( N.m / rad ) | 許容偏心 ( mm ) | 許容偏角 ( °) | ミスアライメント許容値 ( mm ) | 質量 ( g ) |
| LK1-M15 | 0.2 | 0.4 | 13000 | 3.0×10-7 | 35 | 0.1 | 1.5 | ±0.15 | 9 |
| LK1-15 | 0.2 | 0.4 | 13000 | 3.2×10-7 | 36 | 0.1 | 1.5 | ±0.15 | 10 |
| LK1-17 | 0.3 | 0.6 | 12000 | 6.1×10-7 | 65 | 0.1 | 1.5 | ±0.25 | 11 |
| LK1-19 | 0.4 | 0.8 | 10000 | 8.5×10-7 | 100 | 0.1 | 1.5 | ±0.25 | 16.5 |
| SLK1-M15 | 0.3 | 0.6 | 13000 | 8.7×10-7 | 70 | 0.1 | 1.5 | ±0.15 | 28 |
| SLK1-15 | 0.3 | 0.6 | 13000 | 8.9×10-7 | 72 | 0.1 | 1.5 | ±0.15 | 30 |
| SLK1-17 | 0.4 | 0.8 | 12000 | 1.5×10-6 | 160 | 0.1 | 1.5 | ±0.25 | 34 |
| SLK1-19 | 0.9 | 1.8 | 10000 | 2.0×10-6 | 205 | 0.1 | 1.5 | ±0.25 | 40 |
詳細については、 こちらをクリックしてください.
