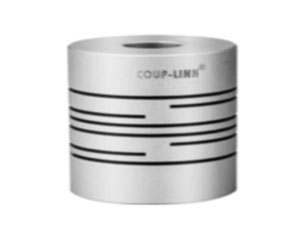

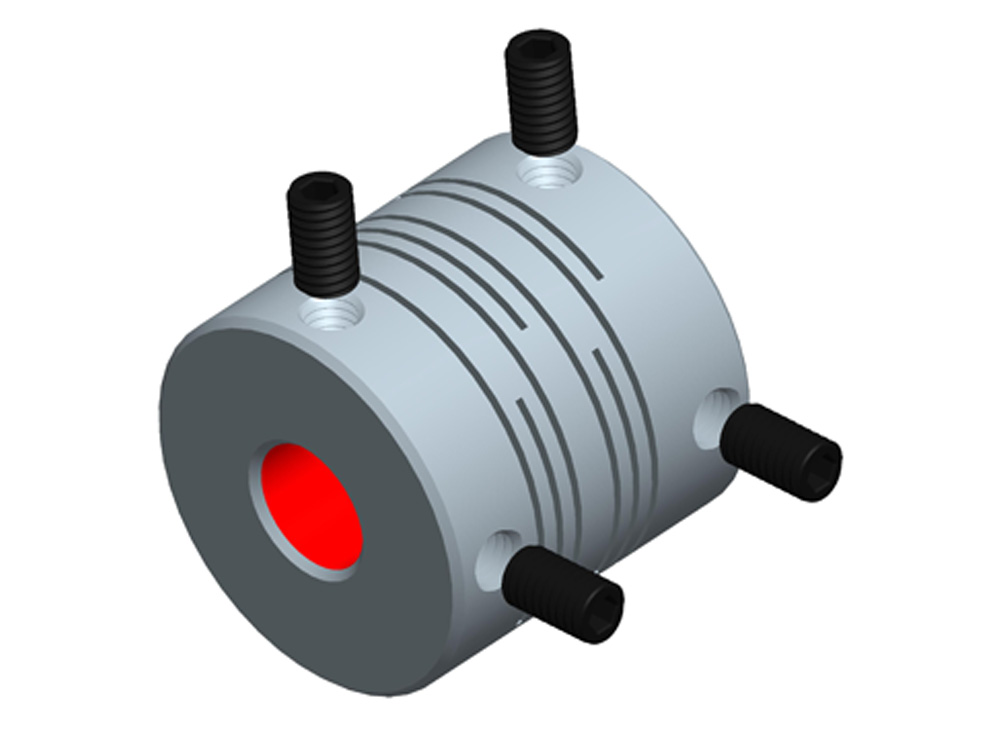

LK2-1 スリットカップリング - ビームタイプ - 完全一体構造
注記: S が付く品番はステンレスタイプ、S のない品番はアルミニウム合金タイプ
品番とφd1φd2 をお知らせください。

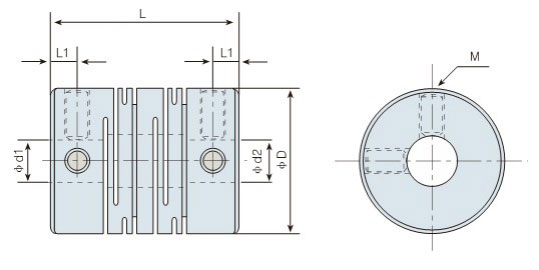

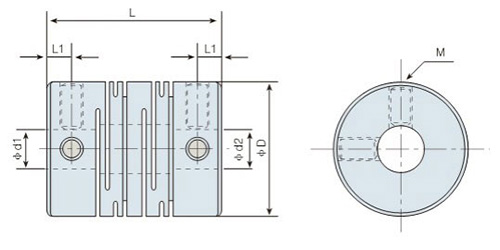

| 品番 | φd1φd2 最大軸穴径 | φD | L | L1 | M | ねじ締めつけトルク ( N.M ) |
| LK2-075 SLK2-075 | 6.35 | 19.1 | 19.1 | 2.55 | M3 | 1.2 |
| LK2-100 SLK2-100 | 10 | 25.4 | 25.4 | 3.55 | M4 | 2.5 |
| LK2-112 SLK2-112 | 12.7 | 28.6 | 28.6 | 3.60 | M5 | 5 |
| LK2-150 SLK2-150 | 15 | 38.1 | 38.1 | 4.15 | M5 | 5 |
| LK2-200 SLK2-200 | 19 | 50.8 | 50.8 | 5.25 | M6 | 8 |
| 品番 | 常用トルク ( N.m ) | 最大トルク ( N.m ) | 最大回転数
周波数 ( rpm ) | 慣性モーメント ( Kg.m2 ) | 静的ねじりばね定数 ( N.m / rad ) | 許容偏心 ( mm ) | 許容偏角 ( °) | ミスアライメント許容値 ( mm ) | 質量 ( g ) |
| LK2-075 | 0.5 | 1.0 | 10000 | 6.6×10-7 | 110 | 0.1 | 1.5 | ±0.15 | 13 |
| LK2-100 | 1.4 | 2.8 | 10000 | 2.6×10-6 | 170 | 0.1 | 1.5 | ±0.15 | 31 |
| LK2-112 | 1.6 | 3.2 | 8000 | 4.9×10-6 | 260 | 0.1 | 1.5 | ±0.15 | 44 |
| LK2-150 | 4.2 | 8.4 | 8000 | 1.9×10-5 | 330 | 0.15 | 1.5 | ±0.15 | 105 |
| LK2-200 | 9.0 | 18.0 | 6000 | 8.9×10-5 | 560 | 0.15 | 1.5 | ±0.15 | 230 |
| SLK2-075 | 1.0 | 2.0 | 10000 | 2.1×10-6 | 230 | 0.1 | 1.5 | ±0.15 | 34 |
| SLK2-100 | 2.2 | 4.4 | 10000 | 6.8×10-6+ | 320 | 0.1 | 1.5 | ±0.15 | 74 |
| SLK2-112 | 3.1 | 6.2 | 8000 | 2.2×10-5 | 790 | 0.1 | 1.5 | ±0.15 | 118 |
| SLK2-150 | 7.5 | 15.0 | 8000 | 8.2×10-5 | 980 | 0.15 | 1.5 | ±0.15 | 212 |
| SLK2-200 | 14.0 | 28.0 | 6000 | 2.1×10-4 | 1450 | 0.15 | 1.5 | ±0.15 | 358 |
詳細については、 こちらをクリックしてください.
