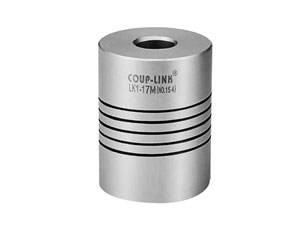

LK1-2スリットカップリング - ビームタイプ - 完全一体構造

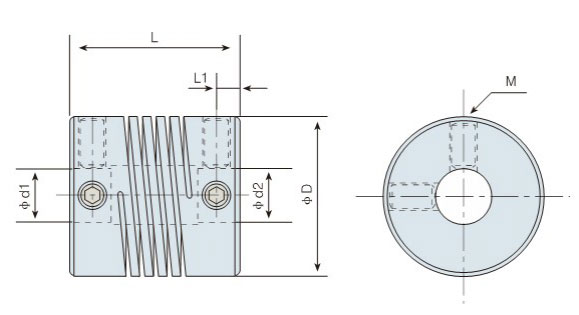

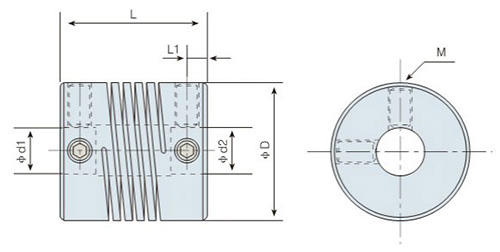

寸法
注記: S が付く品番はステンレスタイプ、S のない品番はアルミニウム合金タイプ
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径 		φD L L1 M ねじ締めつけトルク
( N.M )
LK1-M15-M
SLK1-M15-M 		5 15.5 21 3.1 M3 1.2
LK1-15-M
SLK1-15-M 		5 15.5 23 3.1 M3 1.2
LK1-17-M
SLK1-17-M 		6 17.5 23 3.1 M3 1.2
LK1-19-M
SLK1-19-M 		8 19.5 24.5 3.5 M4 2.5
製品仕様
品番 常用トルク
( N.m ) 		最大トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		静的ねじりばね定数
( N.m / rad ) 		許容偏心
( mm ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量 ( g )
LK1-M15-M 0.2 0.4 13000 3.0×10-7 35 0.12 2 ±0.15 9.5
LK1-15-M 0.2 0.4 13000 3.2×10-7 36 0.12 2 ±0.15 9.5
LK1-17-M 0.3 0.6 12000 6.1×10-7 65 0.12 2 ±0.25 12.5
LK1-19-M 0.4 0.8 10000 8.5×10-7 100 0.12 2 ±0.25 17.5
SLK1-M15-M 0.3 0.6 13000 8.7×10-7 70 0.12 2 ±0.15 28
SLK1-15-M 0.3 0.6 13000 8.9×10-7 72 0.12 2 ±0.15 30
SLK1-17-M 0.4 0.8 12000 1.5×10-6 160 0.12 2 ±0.25 34
SLK1-19-M 0.9 1.8 10000 2.0×10-6 205 0.12 2 ±0.25 40

詳細については、 こちらをクリックしてください.
その他のスリット形カップリング
